Як працює скріплена система пост-натягу?

A скріплена система пост-натягуце метод армування бетону шляхом натягування сталевих стрижнів після затвердіння бетону, при цьому кріплення міцно з’єднані з бетоном.

компоненти

Сухожилля: високоміцні сталеві троси або прутки

Протоки: пластикові або металеві трубки, в яких розташовані сухожилля

Анкерні кріплення: пристрої на кінцях, які передають напругу на бетон

Затирка: цементний матеріал, який заповнює канали

Робочий процес

1 Фаза встановлення

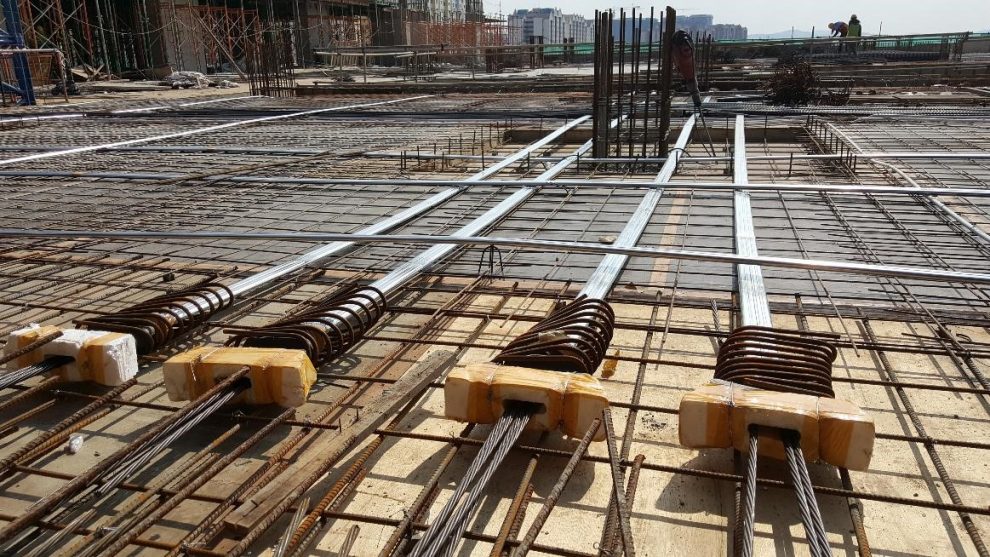

Повітроводи встановлюються в бетонну опалубку відповідно до конструктивного проекту

Перед заливкою бетону в ці повітроводи вставляють сухожилля

Анкери розташовані на обох кінцях сухожиль

2 Заливка та затвердіння бетону

Навколо повітропроводів і сухожиль заливається бетон

Бетон може затвердіти до достатньої міцності (зазвичай 70-80% від проектної міцності)

3 Процес натягування

Гідравлічні домкрати натягують сухожилля

Сухожилля розтягуються до заданої сили (зазвичай 70-80% від їх кінцевої міцності)

Натяг зберігається, поки закріплені кріплення

4 Фаза склеювання

Затирка закачується в повітроводи під тиском

Затирка заповнює всі порожнечі між сухожиллям і протокою

Після затвердіння цементний розчин створює постійний зв’язок між сухожиллям, каналом і бетоном

Ключові переваги

Підвищена міцність конструкції: дозволяє створювати більші прольоти та тонші секції

Контроль розтріскування: зменшує або усуває утворення тріщин під час експлуатації

Довговічність: скріплення захищає сухожилля від корозії

Перерозподіл навантаження: напруги більш рівномірно розподіляються по всій конструкції

Додатки

Мости та паркувальні споруди

Багатоповерхівки

Промислові об'єкти

Плити та балки з великими прольотами
