Як працює нескріплена система пост-натягу?

Аннескріплена система пост-натягуце техніка попереднього напруження, при якій натягнуті сталеві стрижні не прикріплені назавжди до навколишнього бетону (на відміну від зв’язаного пост-натягу, де кріплення заливаються в канали для з’єднання з бетоном). Замість цього сухожилля ізольовані від бетону міцним покриттям і оболонкою, що дозволяє їм трохи рухатися відносно бетону протягом усього терміну служби конструкції. Ця система широко використовується в плитах, балках, колонах і мостах завдяки своїй гнучкості, простоті встановлення та здатності пристосовуватись до незначних структурних рухів.

Основні компоненти anНез’єднана система пост-натягу

Сухожилля: високоміцні сталеві пасма/дроти (несучий елемент, попередньо виготовлений на відповідну довжину).

Оболонка/покриття: гладка, непроникна пластикова або металева оболонка, яка огортає сухожилля, а також жирне/воскове мастило всередині оболонки. Це запобігає корозії, зменшує тертя та забезпечує відсутність зв’язку сухожилля з бетоном.

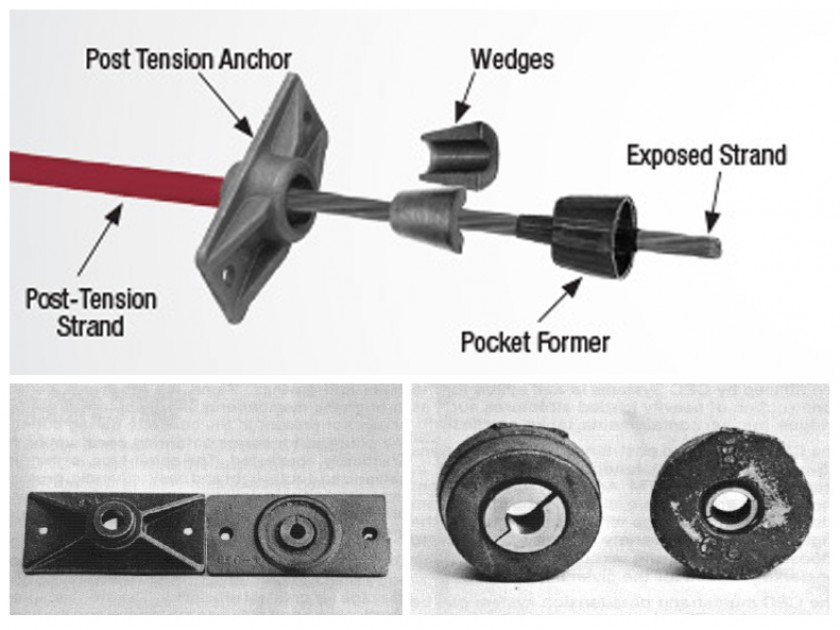

Анкери: механічні пристрої (на обох кінцях сухожилля), які захоплюють сухожилля та передають силу розтягування сухожилля на бетонну конструкцію (наприклад, клинові кріплення для ниток).

Напружувальний домкрат: гідравлічне обладнання, яке використовується для натягування сухожилля до розрахункової сили під час будівництва.

Повітроводи (необов’язково): невеликі пластикові/трубні канали, залиті в бетон для спрямування сухожиль (для попередньо розміщених макетів сухожиль).

ПеревагиНескріплене пост-натягування

Швидше будівництво: відсутність цементування на місці (найбільша економія часу) і збірні кріплення зменшують трудомісткість.

Гнучка конструкція: сухожилля можна вигнути/розкласти відповідно до складних структурних геометрій (наприклад, плоскі плити для багатоповерхівок).

Покращений контроль розтріскування: попереднє стиснення зводить до мінімуму розтріскування під час експлуатації; незначні тріщини (якщо вони виникають) не пошкоджують сухожилля.

Пристосовується до рухів: ковзання сухожиль дозволяє здійснювати незначні структурні рухи (наприклад, усадку, повзучість, теплове розширення) без накопичення напруги.

Легкі конструкції: забезпечують більші прольоти з тоншими плитами/балками (зменшений об’єм бетону) порівняно із залізобетоном.

Загальні програми

Житлові/комерційні плоскі плити/плоскі підлоги (найбільш поширене використання).

Гаражі, мостові настили, балково-колонні каркаси.

Плити на рівні (для великих промислових підлог для контролю усадкових тріщин).

Сейсмостійкі конструкції (у поєднанні з арматурою з м’якої сталі).

Підводячи підсумок,нескріплена система пост-натягупрацює шляхом застосування контрольованої сили розтягування до захищеної від корозії незв’язаної сталевої арматури після затвердіння бетону, що викликає попереднє стиснення в бетоні для протидії прикладеним навантаженням, при цьому арматура залишається ізольованою від бетону, забезпечуючи гнучкість, довговічність та ефективну передачу навантаження через анкерні кріплення.
