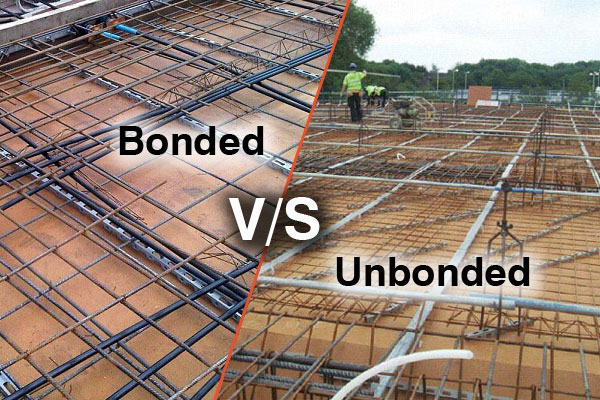

Різниця між нескріпленою та зв’язаною системою пост-натягу

Це важлива відмінність длядонатягнення(PT) проектування та конструкція — клейовий PT покладається на цементний розчин для постійного з’єднання сухожиль з бетоном, тоді як нескріплений PT використовує змащені змащені кріплення в пластиковій оболонці, щоб утримувати сухожилля ізольованими від бетону. Нижче наведено вичерпну розбивку їхніх відмінностей, упорядковану за визначенням ядра, компонентами, встановленням, продуктивністю, програмами та перевагами/проти.

Основні визначення

Система додаткового натягу: Високоміцні нитки/кабелі розміщені всередині сталевих або пластикових каналів усередині бетону. Після натягування та кріплення повітропровід повністю заливається цементним розчином під тиском. Цементний розчин з’єднує арматуру з бетоном, завдяки чому арматура та бетон діють як єдиний композитний структурний елемент.

Нез’єднана система пост-натягу: Сухожилля попередньо змащені (захист від корозії) і укладені в екструдовану пластикову оболонку (HDPE/PP) на заводі. Після натягування цементація не проводиться. Сухожил може рухатися відносно бетону (обмеженого анкерами та кінцевими фітингами), діючи як елемент прямого розтягування, який застосовує попереднє стиснення лише через анкери.

Структурна продуктивність і відмінності в поведінці

Механізм передачі сили:

Склеєний PT: Зусилля передачі сухожилля на бетон через цементно-бетонний розчин і з’єднання розчин-сухожилля по всій довжині сухожилля, а також передачу зусилля анкера. Розподіл попереднього стиснення відбувається поступово по прольоту.

Незв'язаний PT: Сила сухожилля передається лише на анкерах (без зв’язку вздовж сухожилля). Попереднє стиснення застосовується у вигляді зосереджених сил у зонах кріплення з лінійним градієнтом попереднього стиснення вздовж прольоту. Контроль тріщин і пластичність: кріплення PT:

Кращий контроль розтріскування при експлуатаційних навантаженнях; сухожилля закріплені на бетоні, тому тріщини поширюються повільніше. Вища пластичність за граничних навантажень (потужність та зв’язки стійкі до руйнування). Нез’єднаний PT: сухожилля можуть ковзати відносно бетону; тріщини можуть відкриватися легше під час перевантаження. Нижча пластичність (руйнування стає більш крихким, якщо анкери зісковзують або розриваються жили). Ефекти повзучості та усадки: З’єднані PT: сухожилля обмежені бетоном, тому повзучість і усадка спричиняють втрату сили попереднього напруження (сухожилля вкорочується з бетоном). Нез’єднані PT: сухожилля вільно рухаються, тому повзучість і усадка спричиняють більші втрати попереднього напруження (бетон вкорочується самостійно, а натяг сухожилля зменшується ще більше), якщо це не компенсується надмірним натягом. Опір втомі: з’єднаний PT: Вищий опір втомі — з’єднання розподіляє циклічні навантаження вздовж сухожилля, зменшуючи концентрацію напруги на анкерах. Нез’єднаний PT: нижчий опір втомі — усі циклічні навантаження зосереджені на анкерах і межах клина.

Типові програми

Склеєний PT: Великопрольотні мости, важкі промислові будівлі, гаражі з високим втомним навантаженням, збірні залізобетонні балки та конструкції в агресивних середовищах (прибережні зони — затирка забезпечує додатковий захист від корозії).

Незв'язаний PT: Житлові плити, плити комерційних перекриттів, тонкостінні конструкції, збірні панелі та проекти, де швидке будівництво є пріоритетом (без заливки швів=коротший графік).
