Що робить анкерне кріплення після натягу надійним для великопролітних бетонних проектів?

Опис статті

Ця стаття починається з практичної функції анкерного кріплення після натягу, потім переходить до загальних проблем покупців, включаючи підгонку, міцність, вибір матеріалу, зручність встановлення та сумісність системи. У ньому також пояснюється різниця між склеєним і вільним додатковим натягом, перераховуються важливі перевірки при купівлі та відповідають на типові запитання підрядників і покупців інженерних робіт.

• Розуміння ролі анкерного кріплення в попередньо напружених бетонних конструкціях
• Виявлення прихованих ризиків, викликаних слабкими або невідповідними частинами кріплення
• Огляд загальних компонентів, таких як анкерна головка, клин, опорна пластина, канал та аксесуари для посилення
• Порівняння скріплених і несклеюваних застосувань після натягу
• Вибір постачальника, який розуміє вимоги до лиття, механічної обробки, перевірки якості та експорту

Що таке кріплення після натягу в реальному будівництві?

Анкерне кріплення після натягу – це механічна система, яка використовується для фіксації та передачі сили попереднього напруження від високоміцних сталевих ниток до бетонної конструкції після того, як бетон досягне необхідної міцності. Простіше кажучи, це частина системи додаткового натягу, яка підтримує силу сухожилля там, де її розробив інженер.

У конструкції з додатковим натягом сталеві нитки розміщуються всередині каналів або оболонок до або під час бетонування. Після затвердіння бетону гідравлічні домкрати розтягують нитки до заданої сили. Потім анкерне кріплення захоплює нитки та передає цю силу в бетон через головку анкера, клини, опорну пластину та навколишню арматуру. Без надійної системи кріплення неможливо повністю реалізувати переваги додаткового натягу.

Для покупців це означає, що опорне кріплення – це не просто маленький аксесуар. Це безпосередньо впливає на передачу навантаження, контроль тріщин, контроль прогину, продуктивність великого прольоту та безпеку конструкції. Настил мосту, паркувальна конструкція, плита, балка, сегмент тунелю або збірний елемент можуть виглядати міцними ззовні, але якість анкерної системи визначає, чи буде внутрішня сила попереднього напруження надійною з часом.

Які проблеми створює погана система кріплення?

Багато будівельних покупців виявляють проблеми з кріпленням лише після того, як матеріали надходять на місце. На той час графік проекту вже під тиском. Невелика невідповідність розмірів може затримати напружену роботу. Слабке лиття може викликати проблеми з безпекою. Погано оброблене посадочне місце клина може вплинути на захоплення пасма. Це не маленькі незручності, коли чекають крани, робітники, бетонники, оглядові групи.

Найпоширенішими проблемними моментами є невідповідність розмірів, шорстка ливарна поверхня, погане зачеплення клинів, нечітка відповідність продукту, недостатній технічний зв’язок і невизначена якість матеріалу. У роботі після натягу кожна частина повинна взаємодіяти. Якщо нитка, клин, анкерна головка, опорна пластина, труба та натяжний домкрат не збігаються належним чином, встановлення стає повільнішим і ризикованішим.

Надійний постачальник анкерів після натягу повинен допомогти зменшити ці ризики до початку виробництва. Наприклад, Ningbo Supreme Machinery Co., Ltd. працює у виробництві, пов’язаному з литтям, і постачає анкерні вироби для будівельних застосувань, де важливі надійне перенесення навантаження та практичне встановлення. Для покупців цей досвід має значення, оскільки виробництво анкерів — це не лише продаж стандартної частини. Йдеться про розуміння того, як деталь поводиться всередині повної системи додаткового натягу.

Які компоненти повинні знати покупці перед замовленням?

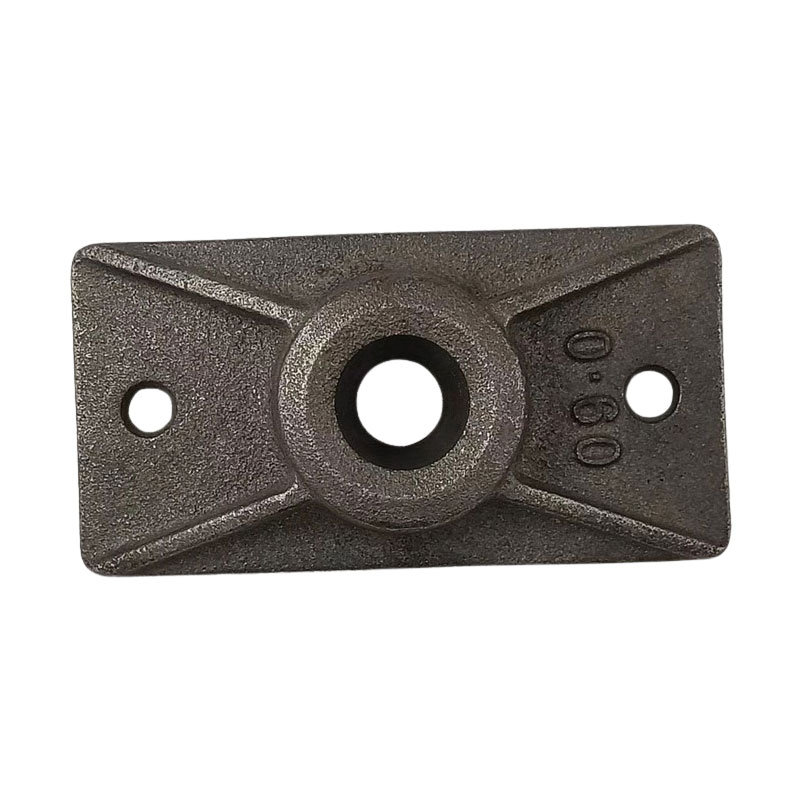

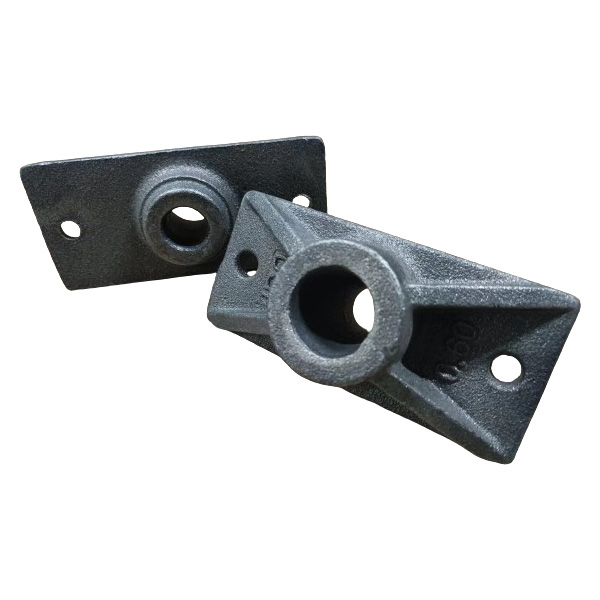

Система кріплення після натягу зазвичай включає кілька взаємодіючих частин. Точна конфігурація залежить від того, чи використовується в проекті зв’язане багатожильне кріплення, кріплення для плоскої плити, вигнуте плоске кріплення або незв’язане одножильне кріплення. Проте основний принцип роботи залишається незмінним: захопіть пасмо, передайте силу та надійно закріпіть сухожилля.

• Якірна головка:Основний силовий компонент, який сприймає пасмо і клин.
• Анкерний клин:Захоплююча частина, яка фіксує сталеву нитку після навантаження.
• Опорна пластина:Компонент розподілу навантаження, який допомагає передавати силу на бетон.
• Спіральне армування:Армування, що використовується навколо зони кріплення для боротьби з локальним розривним навантаженням.
• Канал або оболонка:Канал, у якому розміщується сухожилля та підтримує вимоги до зв’язаної чи незв’язаної системи.
• Стрічка ПК:Високоміцна сталева жила, яка напружена для створення стиснення в бетоні.

Коли покупці запитують пропозицію, вони не повинні надсилати лише назву продукту. «Анкерування після натягу» може стосуватися кількох форм продукту, і для кожної форми може знадобитися різна кількість ниток, розміри анкерів, розміри повітропроводів і аксесуари. Кращий запит включає діаметр пасма, номер пасма, тип застосування, креслення, якщо є, необхідну кількість і графік проекту.

Що слід перевірити перед вибором анкерного кріплення?

Вибір опорного кріплення – це не вибір найдешевшої частини з каталогу. Йдеться про те, щоб анкерне кріплення відповідало реальним умовам роботи конструкції. Продукт, який добре працює в одному проекті плити, може бути не найкращим варіантом для моста, вигнутого елемента, перехідної балки або сегмента збірного бетону.

Покупці повинні почати з вимог до дизайну. Анкерне кріплення має відповідати розташуванню сухожилля, методу навантаження, міцності бетону, типу воздуховода та доступному простору для встановлення. Для плоских плитних конструкцій компактна конструкція кріплення може допомогти заощадити простір і підвищити ефективність монтажу. Для мостів та інфраструктурних проектів вантажопідйомність, довговічність і довготривале збереження сили часто важливіші.

Відповідальний процес закупівлі також передбачає документацію. Покупцям можуть знадобитися креслення, фотографії продукту, деталі упаковки, протоколи перевірок або підтвердження зразків. Для експортних проектів упаковка повинна захищати важкі компоненти кріплення під час транспортування на великі відстані. Подряпана поверхня не завжди може вплинути на ефективність конструкції, але погана упаковка може викликати плутанину, проблеми з корозією та непотрібні скарги після доставки.

Для яких проектів зазвичай потрібне анкерне кріплення?

Анкерне кріплення після натягу широко використовується в бетонних конструкціях, де інженерам потрібен кращий контроль над натягом, прогином, розтріскуванням, довжиною прольоту або ефективністю конструкції. Система дозволяє бетону працювати ефективніше за рахунок стиснення через напружені сталеві арматури.

У будівництві додаткове натягування може допомогти створити тонші плити, довші прольоти та гнучкіші схеми розміщення колон. Це особливо корисно для паркувальних конструкцій, комерційних будівель, висотних поверхів, переносних балок і плит подіумів. В інфраструктурі додаткове натягування поширене в мостах, віадуках, тунелях, залізничних проектах, підпірних конструкціях і сегментах збірного залізобетону.

• Мостове полотно та мостові балки
• Комерційні будівельні плити та системи великопролітних перекриттів
• Парковки та естакади
• Збірні бетонні балки, панелі та сегменти
• Переносні балки та елементи конструкцій великого навантаження
• Обшивка тунелів і спеціальні бетонні конструкції
• Вигнуті бетонні елементи, які потребують плоских або дугових анкерних рішень

Ключовою перевагою є не тільки міцність. Для підрядників цінність часто полягає в контролі графіку, зменшенні відходів матеріалу, більш ефективній структурній глибині та кращому контролі тріщин. Однак ці переваги значною мірою залежать від правильного встановлення та надійного кріплення. Неякісна система кріплення може послабити економічну перевагу всієї конструкції пост-натягу.

Що робить виробника більш надійним?

Надійний виробник розуміє і виробництво, і застосування. Анкерне кріплення після натягу вимагає послідовного лиття, контрольованої механічної обробки, практичної точності розмірів і ретельного підбору клинів і ниток. Покупці повинні шукати постачальника, який може обговорити технічні деталі, а не лише пропонувати прайс-лист.

Ningbo Supreme Machinery Co., Ltd. пов'язане з виготовленням лиття та анкерного кріплення, що є цінним для покупців, яким потрібні стабільні постачання та практична комунікація продукту. Оскільки багато компонентів кріплення спираються на литі конструкції, досвід виробництва може вплинути на якість поверхні, міцність і надійність доставки. Для будівельних проектів, де затримки дорогі, стабільність постачальника стає частиною цінності продукту.

При оцінці постачальника покупці повинні звертати увагу на такі ознаки:

• Постачальник може пояснити доступні типи кріплень і їх відповідне застосування.
• Постачальник запитує діаметр пасма, кількість пасма, використання проекту та креслення перед підтвердженням деталей.
• Постачальник розуміє вибір матеріалу для лиття та геометрію кріплення.
• Постачальник може чітко надати зображення продукту, специфікації та інформацію про упаковку.
• Постачальник повідомляє реалістичні терміни виробництва та доставки.
• Постачальник уникає нечітких заяв і зосереджується на практичній відповідності проекту.

Найкраще рішення про покупку зазвичай приймається до розміщення замовлення. Коли постачальник і покупець завчасно уточнюють технічні потреби, обидві сторони зменшують ймовірність появи неправильних моделей, відсутніх компонентів, затримок встановлення та збільшення витрат, яких можна уникнути.

Яка різниця між зв’язаними та незв’язаними системами?

З’єднані та не з’єднані системи додаткового натягу використовують різні методи захисту та передачі характеристик сухожилля. Вибір впливає на конфігурацію анкерного кріплення, робочий процес встановлення, захист від корозії, вимоги до перевірки та довгострокову стратегію обслуговування.

Жодна система автоматично не стає кращою в кожному випадку. Склеєні системи часто вибирають для основних об’єктів інфраструктури та конструкцій, які вимагають з’єднання сухожиль через цементний розчин. Нез’єднані системи часто вибирають, коли важливі швидкість монтажу, гнучкість і ефективність плити. Правильний вибір залежить від технічного проекту, місцевої практики будівництва, впливу навколишнього середовища та вимог до перевірки.

Поширені запитання про анкерне кріплення

Що повинні зробити покупці перед підтвердженням замовлення?

Перш ніж підтвердити замовлення, покупці повинні переглянути всю систему кріплення, а не лише перевіряти ціну за одиницю. Правильне анкерне кріплення має відповідати конструкції конструкції, розміру пасма, методу будівництва та графіку проекту. Він також має надходити від постачальника, який може чітко спілкуватися та підтримувати замовлення практичними знаннями про продукт.

Для підрядників і команд із закупівель стабільне постачання анкерних кріплень може зробити різницю між гладкою напруженою роботою та дорогими затримками на будівництві. Коли виріб вибрано правильно, встановлення стає більш передбачуваним, перевірка стає легшою, а конструкція отримує заплановану перевагу додаткового натягу.
