Що таке розширювальні анкерні болти?

Розширювальні анкерні болтице тип механічного пристрою для зміцнення гірської породи, який широко використовується в підземному будівництві (такому як шахти, тунелі та підземні печери) для стабілізації тріщинуватих або пухких гірських мас.

Основний принцип роботи

Вони покладаються на механічне розширення, щоб створити силу тертя та затискну силу між болтом і породою свердловини. Ключовим компонентом є розпірна оболонка (розрізна клиноподібна втулка), встановлена ​​на кінці затвора. Коли болт затягується (зазвичай за допомогою гайки на відкритому кінці), розширювальна оболонка стискається клином, змушуючи її розширюватися назовні та щільно притискатися до внутрішньої стінки свердловини. Це створює сильне радіальне тертя, яке міцно закріплює болт у скелі, а потім болт може витримувати навантаження на розтяг, щоб запобігти обваленню або зсуву породи.

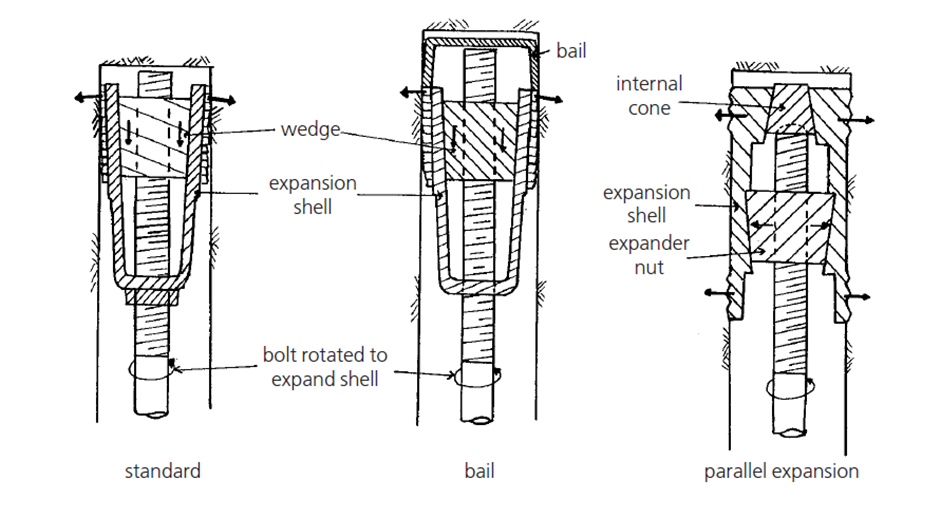

Основна структура

Розширювальна оболонкаЗбірка: Анкерна частина сердечника, що складається з розрізної сталевої втулки та відповідного клина. Кількість розколів в рукаві можна регулювати відповідно до інженерних потреб.

Корпус болта: сталевий стрижень (зазвичай із сталевим різьбленням), який з’єднуєрозширювальна оболонкаі компонент, що фіксує поверхню, і передає силу розтягування.

Компоненти кріплення поверхні: включаючи шайби та гайки. Затягування гайки змушує клин стискати розширювальну оболонку, а шайба рівномірно розподіляє тиск на поверхню каменю.

Ключові характеристики

Швидке анкерування: ефекту анкерування можна досягти відразу після затягування гайки, не чекаючи затвердіння цементного розчину (на відміну від анкерних анкерів), що підходить для сценаріїв термінової підтримки.

Механічне кріплення: немає потреби в заливних матеріалах, що зручно для будівництва в середовищах з високим вмістом води або при низькій температурі, де цементний розчин важко тверднути.

Обмежена глибина кріплення: Ефективна сила кріплення в основному походить від контакту міжрозширювальна оболонкаі стінку свердловини, тому її зазвичай використовують як тимчасову або короткочасну опору. Для вимог довгострокової та високої стабільності більше підходять заливні анкерні кріплення.

Легке встановлення та демонтаж: процес експлуатації простий, його можна зняти та повторно використовувати, якщо це необхідно (за умови забезпечення структурної безпеки).

Типові сценарії застосування

Тимчасові опори в шахтних виробках і вибоях.

Аварійне зміцнення тріщинуватих ділянок породи при проходці тунелю.

Підтримка малого підземного будівництва з коротким терміном служби.
